Xiegu G90 HF-Funkgerät | SDR | QRP | Automatischer Antennen-Tuner | 20W | Abgesetztes Bedienteil
Xiegu G90 HF-Funkgerät | SDR | QRP | Automatischer Antennen-Tuner | 20W | Abgesetztes Bedienteil
Das G90 ist das erste Modell der neuen Xiegu G-Serie. Es ist ein tragbarer 20-W-HF-Multimode-Transceiver für die Bänder von 10-160 m. Das G90 verwendet eine digitale 24-Bit-Architektur. Außerdem verfügt es über einen internen automatischen Antennentuner. Das G90 hat eine hervorragende Sende- und Empfangsleistung. Es bietet enorme Leistung in einem kleinen, tragbaren Paket.
Das G90 hat eine abnehmbare Anzeigeeinheit, die von der Basiseinheit getrennt und über ein DB9-Kabel (im Lieferumfang des Funkgeräts enthalten) angeschlossen werden kann. Sowohl die Firmware der Anzeigeeinheit als auch die Betriebsfirmware der Basiseinheit können vom Benutzer über getrennte Anschlüsse an der Anzeige- sowie an der Basiseinheit auf den neuesten Stand gebracht werden. Das Programmierkabel gehört ebenfalls zum Lieferumfang.
FW Update Hinweis
Bitte aktualisieren Sie zuerst die Anzeigeeinheit und erst anschließend die Basiseinheit. Bitte beachten Sie auch, dass Sie die 1k-Option im Dateiübertragungsmenü auswählen müssen. Am Anfang müssen Sie die Leertaste sehr schnell drücken, sonst geht das Gerät nicht in den Programmmodus. Beim Update der Anzeigeeinheit ist zudem der VOL-Knopf gedrückt zu halten.
Abnehmbare Anzeigeeinheit
Durch die abnehmbare Anzeigeeinheit können Sie Ihren Stationsaufbau individuell gestalten.

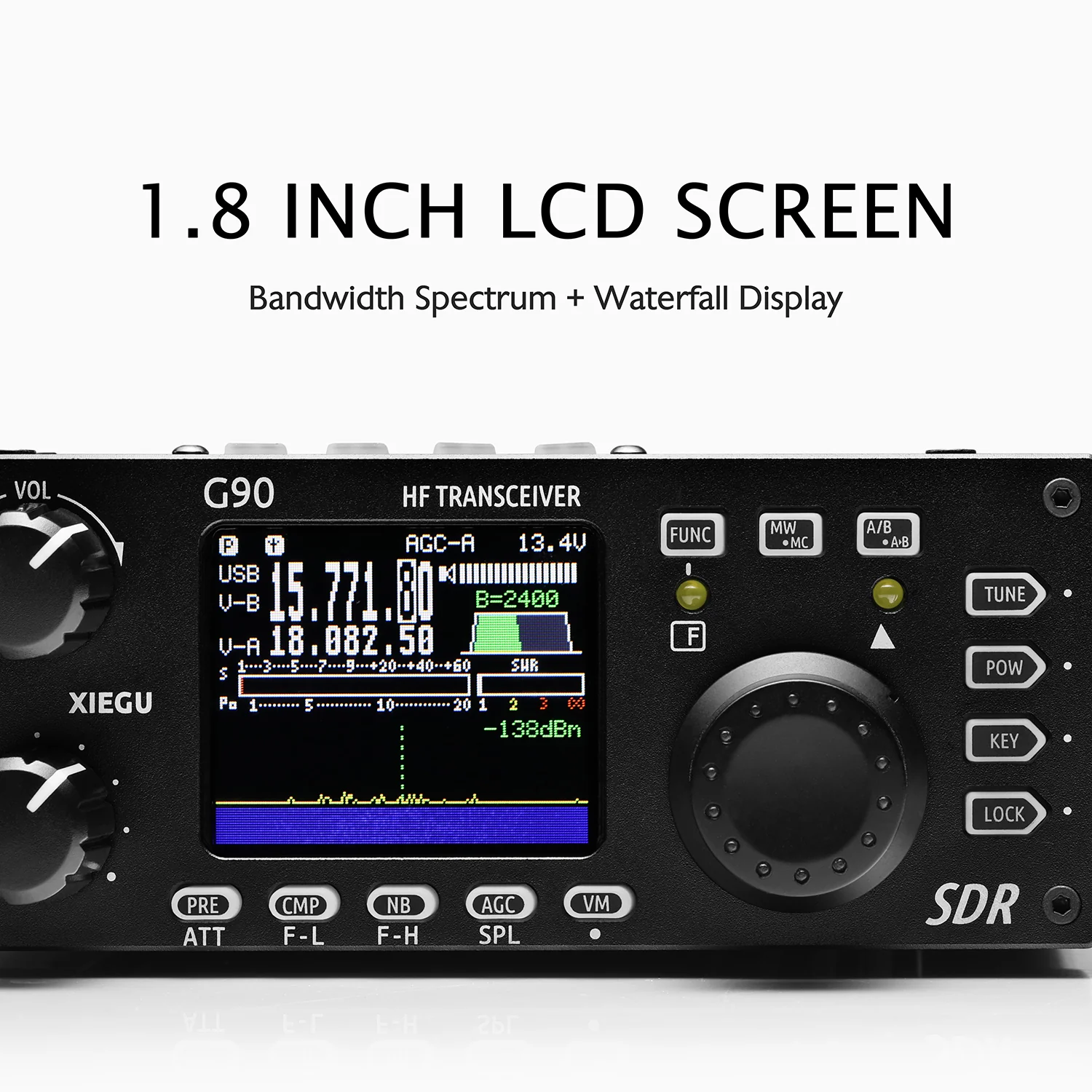

Farb-LC-Display zeigt
Spektrum und Wasserfall mit einer Bandbreite von ±24khz. Die Sweep-/Refresh-Rate ist sehr schnell. Der Status aller Funktionen wird auf dem LC-Display angezeigt.

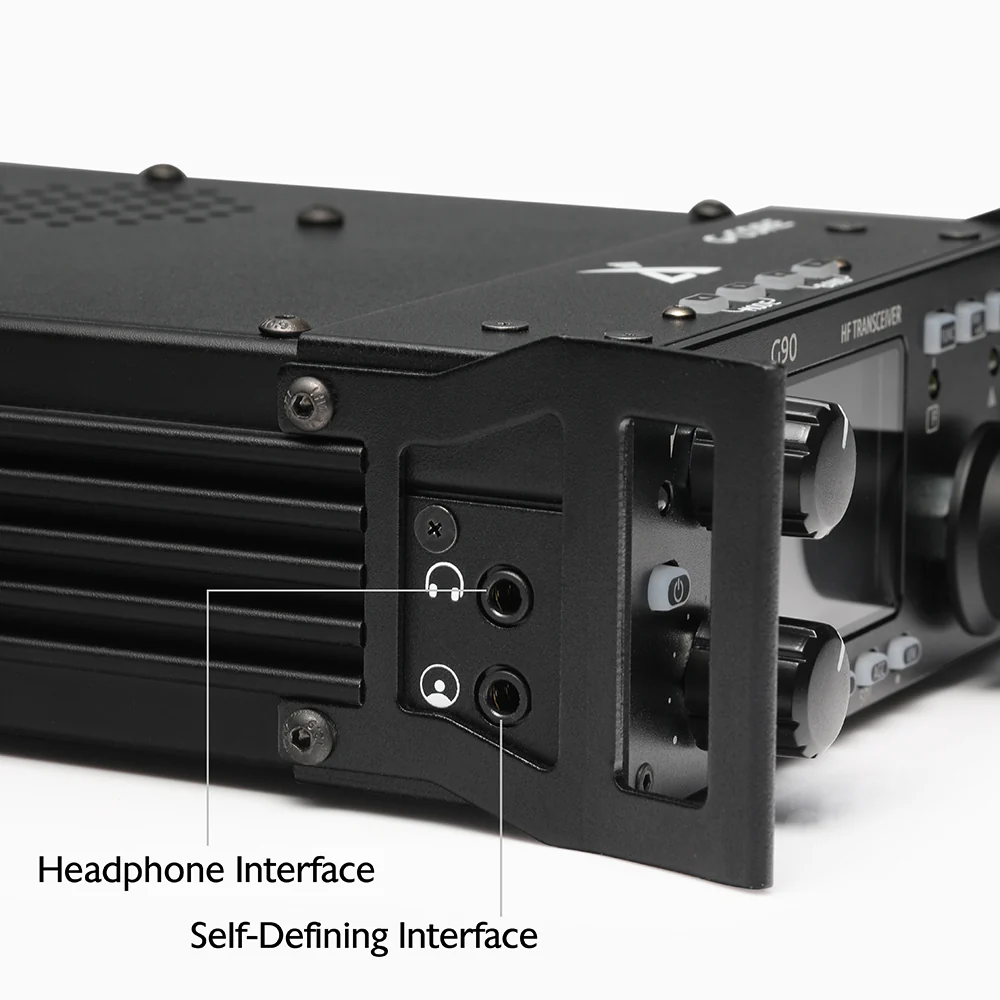

Bequeme seitliche Anschlüsse
Das G90 verwendet eine standardmäßige 3,5-mm-Stereo-Klinkenbuchse (3-polig) für den Anschluss von Kopfhörern. Außerdem befindet sich an der Anzeigeeinheit ein Anschluss für Firmware-Updates sowie CAT-Steuerung.

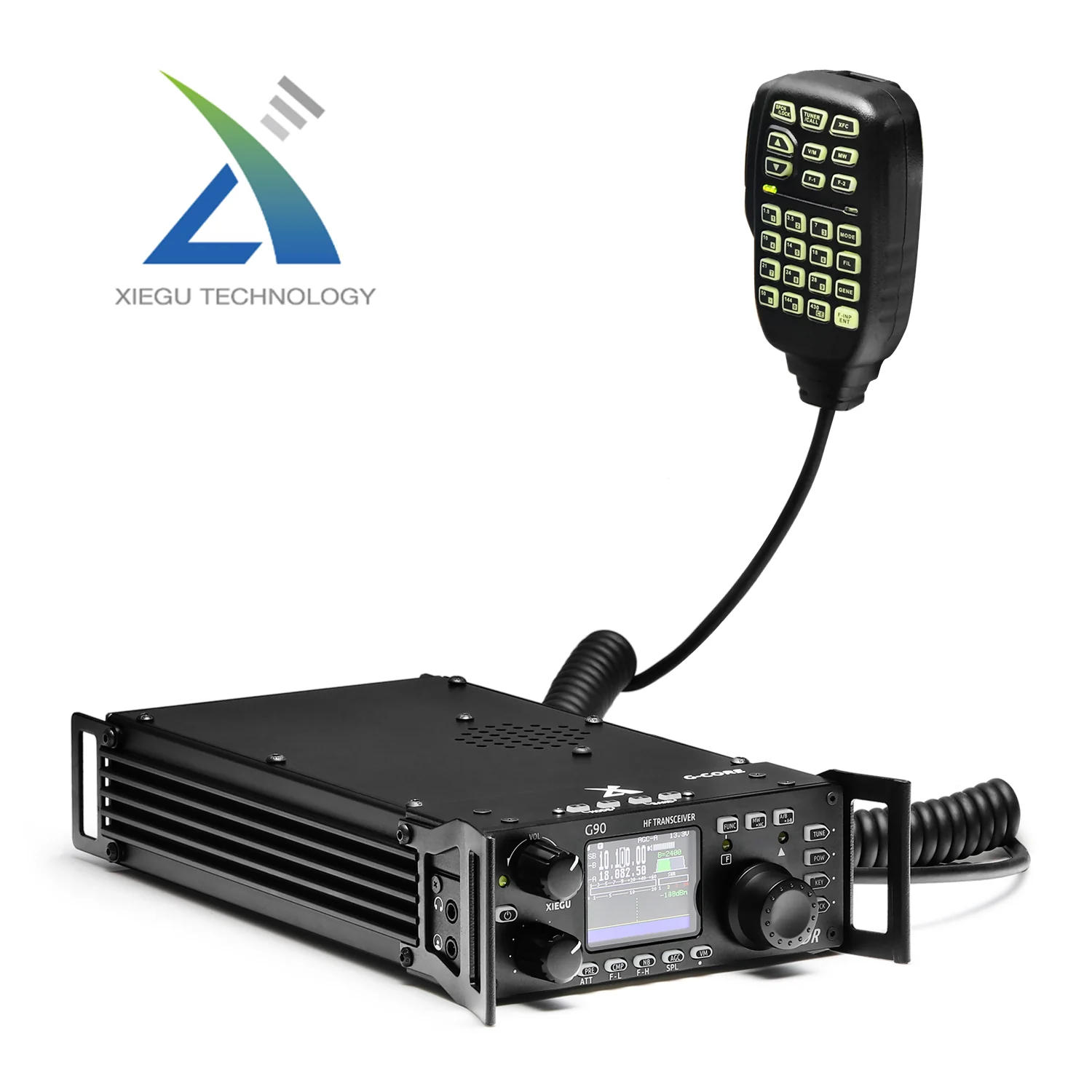

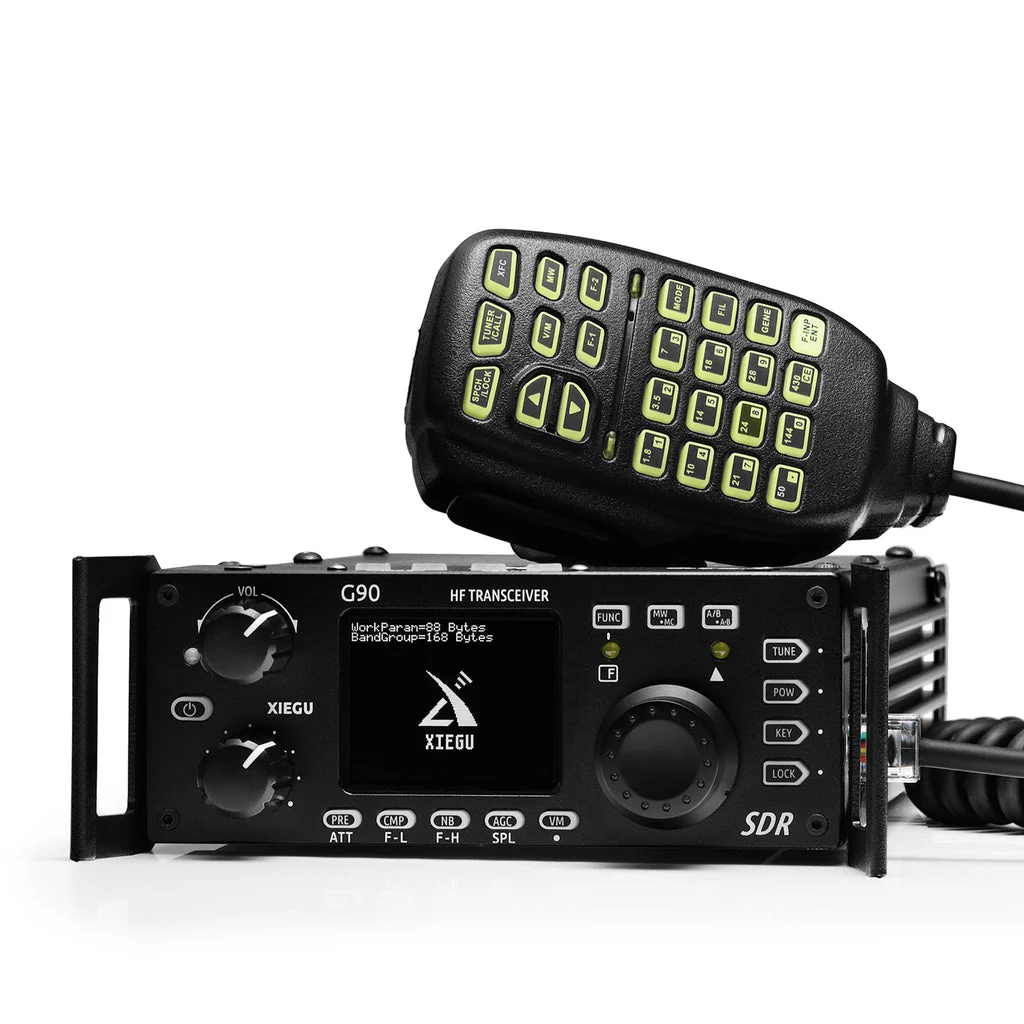

Multi-Funktions Mikrofon
Das Mikrofon verfügt über zwei konfigurierbare und mehrere spezielle Funktionstasten.
Eigenschaften
- Bis zu 20 W HF-Leistung
- Leistungsstarkes HF-Frontend mit hervorragender Selektivität
- Folgende Modi sind verfügbar: USB/LSB/CW/CWR/AM/NFM
- 4.5cm TFT-LCD-Anzeige mit hoher Helligkeit
- ±24k-Bandbreite Fast-Scan-Spektrumsanzeige mit Wasserfall
- Einstellbare DSP-Bandfilter (CW-Modus kann so schmal wie 50Hz sein)
- Abnehmbare Anzeigeeinheit
- Eingebauter CW-Decoder
- Eingebauter Antennen-SWR-Scanner

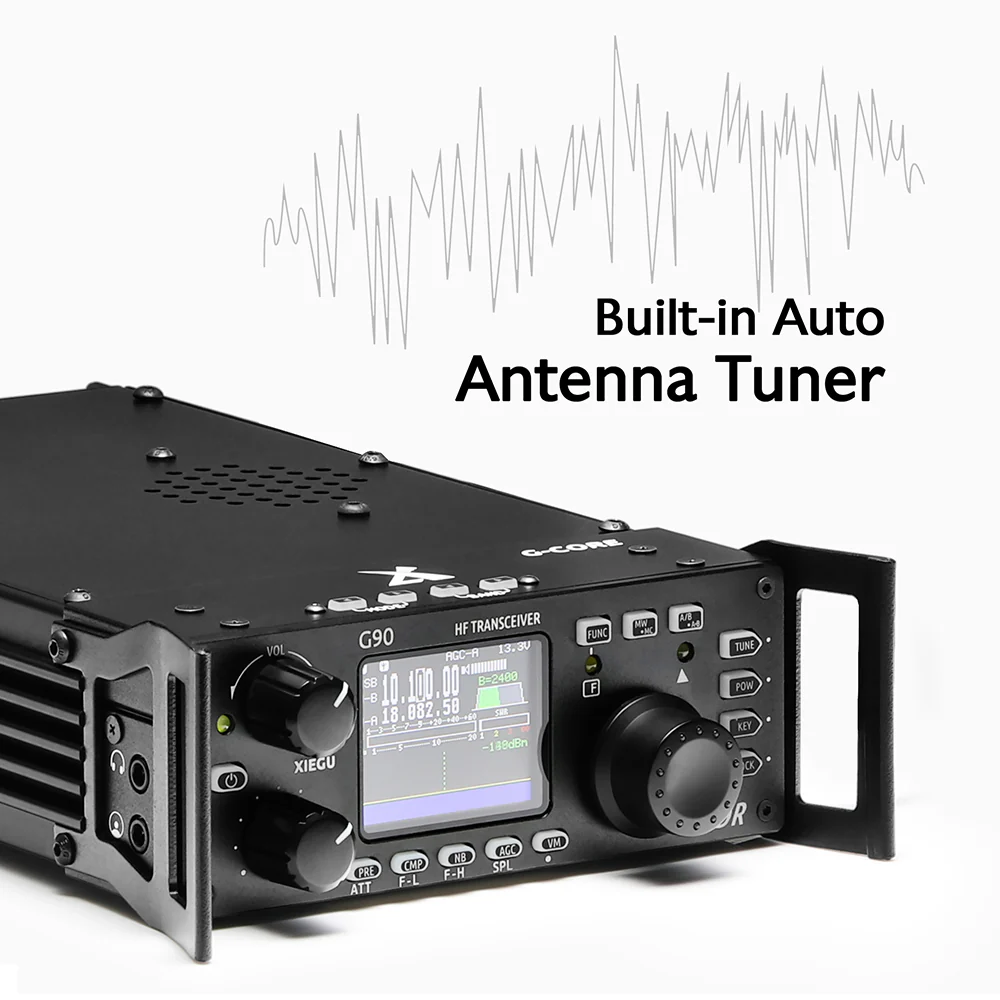

- Eingebauter automatischer Antennentuner mit großem Frequenzbereich
- Eingebauter Mittelwellen-Hochpassfilter (AM-Rundfunk)
- I/Q-Ausgang zum Anschluss an einen PC oder Adapter
Hinweise
- FM-Modus ist möglich.
- Es ist normal, dass sich das G90 bei längerem Gebrauch erhitzt.
- Wenn Sie die Leistung des G90 auf 20 W halten wollen, sollte die Spannung zwischen 13,8 V und 15 V liegen.
- Wenn die Spannung unter 13,8 V liegt, kann die volle AUsgangsleistung nicht mehr gewährleistet werden..
| # Allgemeine technische Daten | |
| Frequency receive | 0.5MHz-30MHz |
| Frequency transmit: | 1.8-2.0MHz | 3.5-4.0MHz* 5.330.5-5.405MHz | 7.0-7.3MHz* 10.1-10.15MHz | 14.0-14.35MHz 18.068-18.168MHz | 21.0-21.450MHz 24.89-24.99MHz | 28.0-29.7MHz |
| Operating modes: | USB/LSB/CW/CWR/AM/FM (*2) |
| Minimum step: | 10Hz |
| Antenna impedance: | 50Ω |
| Working temperature: | 0°C ~ +50°C |
| Frequency stability: | ±1.5ppm in the 10~60min after startup @25°C: 1ppm/hour |
| Power supply voltage: | 10.5~16.5VDC, negative ground (must be 13.8-15V if need 20W) |
| Current consumption: | Receive: 700mA@ Max Transmit: 6A@ Max |
| Antenna socket: | SL16-K type, impedance 50Ω |
| Case size (mm): | 4.75 x 1.75 x 8.25inch | 12 x4.5 x21cm (case only) 5.5 x 2 x 9.8inch | 14 x 5.2 x 25cm (with handles) |
| Weight: | About 3.6lb | 1.63kg (main body) |
| # Sender | |
| RF output power: (@ 13.8VDC) |
20W(SSB/CW/FM/AM) |
| Spurious suppression: | ≥50dB |
| Carrier suppression: | ≥40dB |
| Microphone impedance: | 200Ω ~10kΩ (600Ω in general) |
| # Empfänger | |
| Circuit type: | Zero-IF (ZIF) direct conversion SDR |
| Neighboring channel suppression: | ≥60dB |
| Sideband suppression: | ≥60dB |
| Mirroring suppression: | 70dB |
| Sideband suppression: | 60dB |
| Audio output: | 0.5W (8Ω, ≤10% THD) |
| Audio output impedance: | 4~16Ω |
*Hinweis:
1. Das 80-Meter- oder 3,5-MHz-Band ist ein für den Amateurfunk zugewiesenes Frequenzband von 3,5 bis 4,0 MHz in der IARU-Region 2 (die hauptsächlich aus Nord- und Südamerika besteht) und im Allgemeinen 3,5 bis 3,8 oder 3,9 MHz in den Regionen 1 und 3 (dem Rest der Welt).
2. Das 40-Meter- oder 7-MHz-Band ist ein Amateurfunkfrequenzband, das 7.000-7.300 MHz in der ITU-Region 2 und 7.000-7.200 MHz in den Regionen 1 & umfasst;
| Empfindlichkeit | SSB/CW/FM | AM |
| 0.5～1.79999MHz | / | 10uV |
| 1.8～1.9999MHz | 0.35uV | 10uV |
| 2.0～27.9999MHz | 0.25uV | 2uV |
| 28～30MHz | 0.25uV | 2uV |
(PRE=on，ATT=off，NB=off，NR=off，SSB/CW/AM = 10dB S/N，FM = 12dB SINAD)
Empfohlenes Zubehör (nicht im Lieferumfang enthalten)
1. Xiegu CE-19 Expansion Port for easy PC connection
2. Xiegu DE-19 Data Interface Expansion Adapter
3. Radioddity G90-H1 Holder & Cooling Fan
4. Radioddity G90-H2 Stand
5. Radioddity G90-H3 Portable Stand
6. Radioddity PB3 Carrying Case
7. Xiegu XPA125B 100W Power Amplifier
8. Xiegu GSOC Controller Panadapter/Data Terminal
9. Xiegu GNR1 Digital Audio Noise Filter
10. Xiegu VG4 40m/20m/15m/10m 4-band Vertical Antenna
11. Xiegu DH100 100W Portable Power Station
12. Xiegu G90 Spare Parts Kit
13. Radioddity HF-008 Portable 6M-80M Antenna

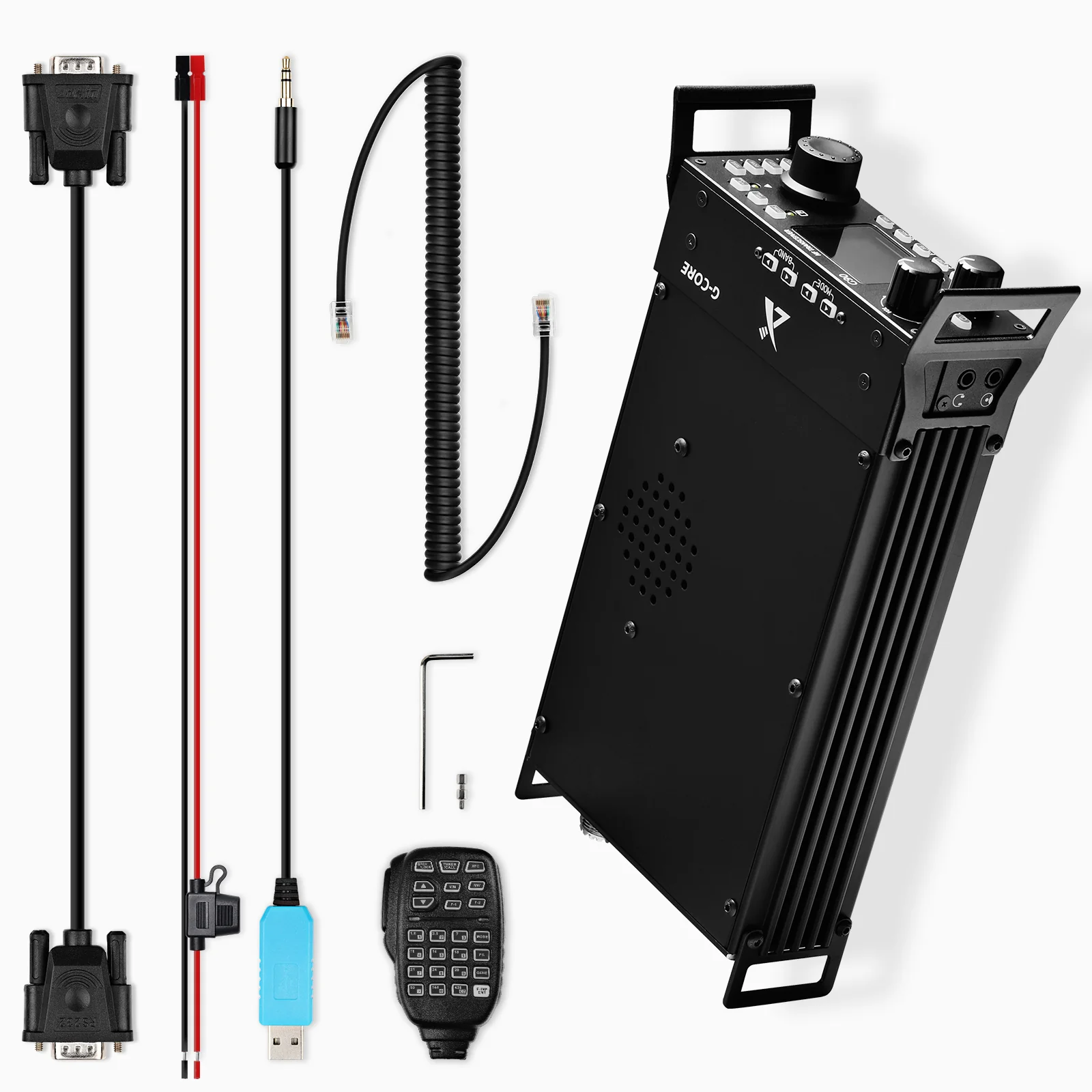

Lieferumfang
1 x Xiegu G90 HF Funkgerätr
1 x Multifunktios-Handmikrofon
1 x USB-A Programmierkabel (Dient zur Aktualisierung der Firmware und zur CAT-Steuerung)
1 x DC Netzanschlusskabel
1 x DB-9 Verlängerungskabel
1 x Operation Manual
1 x Warranty Card
1 x Certificate
2 x Sechskant-Bolzen
1 x Sechskant-Schlüssel
4 x Bügelgriffe vorne und hinten (bereits montiert)
